BruCity - funderingen

Vernageling van de bestaande buitenmuur

• 80 nagels, Ø 130 mm, 16 m lang

Bouwput met waterkerende omranding m.b.v. een diepwand

• 7.500 m²
• 400 lineaire meters
• 50 panelen
• 600 mm wanddikte

Ankers

• 115 ankers
• 1.000 kN trekkracht

Stempels

• 32.6 m lang
• Ø 1016 mm x 20 mm

Trekpalen

• 133 grondverdringende Atlas schroefpalen à refoulement des terres
• voor de opname van de opwaartse waterdruk onder de bodemplaat in de bouwput

Na voorbereidende vernageling om de stabiliteit van de bestaande buitenmuur (de oude “Mur des Halles”) te beveiligen, realiseerde Franki Foundations een 400 lopende meter diepwand uit die de muren van de toekomstige parkeergarage vormen.

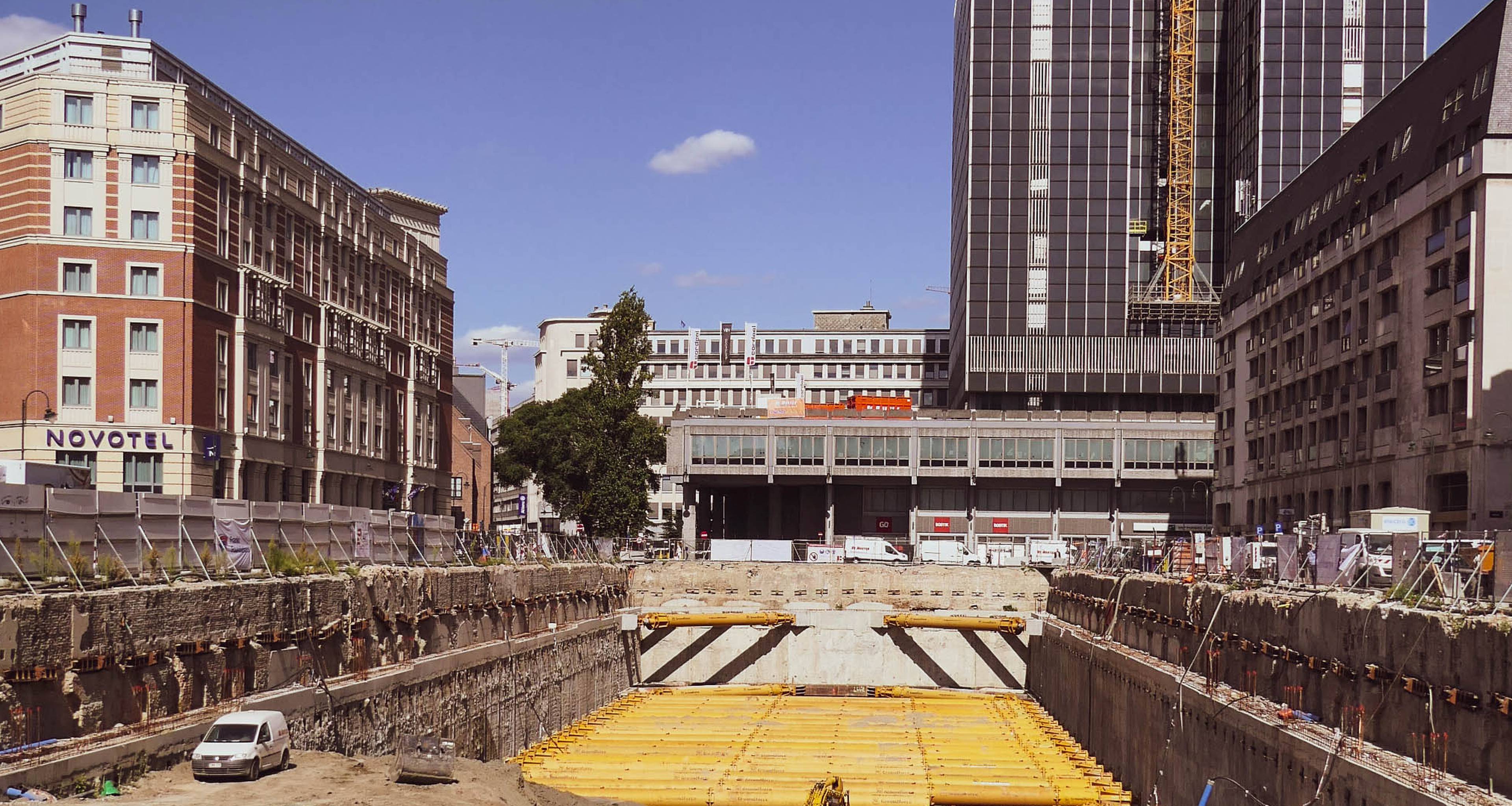

Het bijzondere aan dit project, naast het aantal toegepaste technieken zoals grondnagels, grondankers, een diepwand en grondverdringende Atlas palen, was het gebruik van stempels ter ondersteuning van de wanden van de bouwput vóór en tijdens de plaatsing van de bodemplaat. Deze stalen stempelbuizen, voorzien van hydraulische vijzels en een monitoringsysteem, maken het mogelijk om tussenbermen en waterdichtheidsproblemen bij het plaatsen van ankers onder het grondwater te vermijden, zoals oorspronkelijk gepland.
De voordelen? De aanwending van stempels is aangewezen bij onderschoeiing van uitgravingen in een zeer dichte stedelijke omgeving. Daarnaast verminderen stempels het risico op waterdichtheidsproblemen bij het plaatsen van ankers vanaf een niveau onder het grondwater. Tot slot maken ze een aanpak in fasen mogelijk, waarbij de grondwerken samen met een aantal civieltechnische bouwwerken worden uitgevoerd (zie ons artikel hierover).

Begin 2020 heeft Franki Foundations de bouwopdracht aan de opdrachtgever opgeleverd, in de overtuiging een gefundeerd en duurzaam kunstwerk te hebben  voltooid.
